{{v.h1}}

Hastelloy C-276

Hastelloy C-276产品概述

Hastelloy C-276合是一种，极低的硅碳含量，被认为是万能的抗腐蚀合金。主要耐湿氯、各种氧化性氯化物、氯化盐溶液、硫酸与氧化性盐，在低温与中温盐酸中均有很好的耐蚀性能。

Hastelloy C-276相近牌号

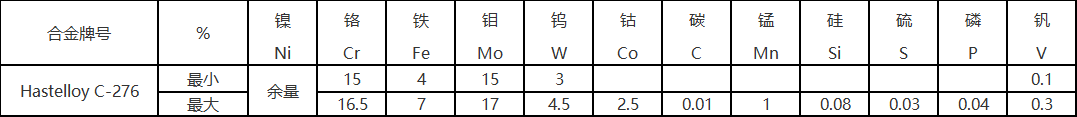

Hastelloy C-276化学成分

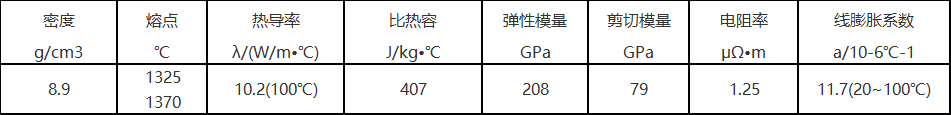

Hastelloy C-276物理性能

Hastelloy C-276在常温下合金的机械性能的最小值

Hastelloy C-276执行标准

Hastelloy C-276特性

在氧化和还原状态下对大多数腐蚀介质具有优异的耐腐蚀性

出色的耐点腐蚀、缝隙腐蚀和应用腐蚀开裂性能

Hastelloy C-276金相组织结构

合金为面心立方晶格结构

Hastelloy C-276工艺性能与要求
1、热加工燃料中的含硫量越低越好，天然气中的硫含量应少于0.1%，重油中硫含量应少于0.5%。
2、合金的热加工温度范围1200℃～950℃，冷却方式为水冷或快速空冷。
3、适合采用任何传统焊接工艺焊接，如钨电极惰性气体保护焊、等离子弧焊、手工亚弧焊、金属极惰性气体保护焊、熔化极惰性气体保护焊。

Hastelloy C-276加工和热处理

1.Hastelloy C-276合金可以通过传统生产工艺制造和加工。

2.在热处理之前及热处理过程中应始终保持工件清洁和无污染。

3.应充分考虑到该合金在1000℃～600℃间快速冷却时对敏化的敏感性。

4.在热处理过程中不能接触硫、磷、铅及其它低熔点金属，否则会损害合金的性能，应注意清除诸如标记漆、温度指示漆、彩色蜡笔、润滑油、燃料等污物。

5.燃料中的含硫量越低越好，天然气中的硫含量应少于0.1%，重油中硫含量应少于0.5%。

6. 加热炉的炉气以中性至微氧化性为宜，应避免炉气在氧化性和还原性之间波动。

Hastelloy C-276 热加工

1. hastelloyC-276的热加工温度范围1200℃～950℃，冷却方式为水冷或快速空冷。

2. 为保证最佳的防腐性能，热加工后应进行热处理，工件应直接加入已升温的热处理炉。

Hastelloy C-276 冷加工

1.hastelloyc-276的加工硬化率大于奥氏体不锈钢，因此需要对加工设备进行挑选。工件应为固溶热处理态，并且在冷轧过程中应有中间退火。

2. 若冷轧变形量大于15%，则需要对工件进行二次固溶处理。

Hastelloy C-276热处理

1.hastelloyc-276的固溶处理温度范围是1100℃～1160℃。

2. 冷却方式为水淬，厚度小于1.5mm 的材料也可采用快速空冷。若采用空冷，则应在2 分钟内从1000℃冷却至600℃。

3. 在热处理过程中，必须保持工件清洁。

Hastelloy C-276应用领域

在化工和石化的领域得到了广泛的应用，如应用在接触含氧化物有机物的元件和催化系统中。这种材料尤其适合在高温、混有杂质的无机酸和有机酸（如甲酸和乙酸）、海水腐蚀环境中使用。

其他应用领域：

纸浆和造纸工业，如煮解和漂白容器

FGD系统中的洗涤塔、再加热器、湿汽风扇等

在酸性气体环境中作业的设备和元件

乙酸和酸性产品的反应器

硫酸冷凝器

亚甲二笨异氰酸盐（MDI）

不纯磷酸的生产和加工
