{{v.h1}}

软磁合金1J22概述

1J22是高饱和磁感应强度铁钴钒软磁合金，在现有软磁材料中该合金的饱和磁感应强度最高(2.4T)，居里点也很高(98℃)，饱和磁致伸缩系数最大(60～100×10-6)。由于饱和磁感应强度高，在制作同等功率的电机时，可大大缩小体积，在作电磁铁时，在同样截面积下能产生大的吸合力。由于居里点高，可使该合金能在其他软磁材料已经完全退磁的较高温度下工作，并保持良好的磁稳定性。由于有大的磁致伸缩系数，极适于作磁致伸缩换能器，输出能量高，工作效率也高。该合金电阻率低(0.27μΩ·m)，不宜在高频下使用。价格较贵、易氧化、加工性能差，添加适量镍或其他元素，可改善其加工性。

材料牌号 1J22(Co50V2)。

相近牌号 50КФ(俄罗斯)，Permendur(英国)，Supermendur(美国)，HiperCo50(美国)。

材料的技术标准

GB/T 15001-1994 《软磁合金尺寸、外形、表面质量、实验方法和检验规则》

GB/T 15002-1994 《高饱和磁感应强度软磁合金技术条件》

软磁合金1J22化学成分  见表1-1。

1J22热处理制度 冷轧带材试样：随炉升温到850～900℃，保温3～6h,，以50℃/h速度冷却到750℃，再以180～240℃/h速度冷却至300℃出炉，退火介质为露点不高于－40℃的氢气。

锻坯所取试样：随炉升温到1100℃±20℃，保温3～6h，以50～100℃/h速度冷却到850℃，保温3h，然后以30℃/h速度冷却到700℃，再以200℃/h速度冷却至300℃出炉，退火介质为露点不高于－40℃的氢气。

用于要求在较低磁场下具有较高磁感应强度、较低矫顽力、较高矩形比的材料：随炉升温到850℃±10℃，保温4h，以50℃/h速度冷却到750℃，保温3h,然后以200℃/h速度冷却到300℃出炉，在保温(750℃)开始加1240～1600A/m直流磁场，退火介质为露点不高于－40℃的氢气。

1J22品种规格与供应状态 以冷轧带材、冷拉丝材，热轧（锻）扁材和棒材，不经热处理供应。品种规格、尺寸及允许偏差见表1-2，对尺寸有特殊要求的，由供需双方协议。

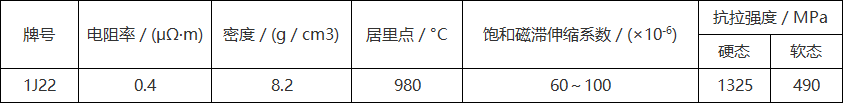

软磁合金1J22合金的物理性能

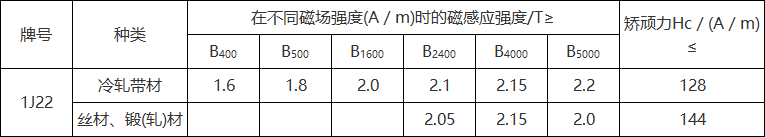

软磁合金1J22合金的磁性能

软磁合金1J22组织结构

相变温度

时间-温度-组织转变曲线

合金组织结构 该合金组织结构为体心立方晶格的单相固溶体，在900～930℃附近发生γ«α相转变，当温度低于730℃时，产生有序化，形成FeCo超结构，无序的α相转变为有序α′相。

软磁合金1J22工艺性能与要求

成形性能 合金经880℃左右快速淬火后，可以加工成薄带和细丝，带、丝可冲制、卷绕或加工成各种形状的元器件。

焊接性能 焊接性能较差。

零件热处理工艺

表面处理工艺

切削加工与磨削性能 该合金的热轧（锻）材、冷拉丝材和带材，可切削和磨削加工。当合金加工成元器件，并经缓慢冷却的最终热处理后，塑性很差，只能轻微研磨。
